调节型气动球阀与开关型气动球阀的区别？

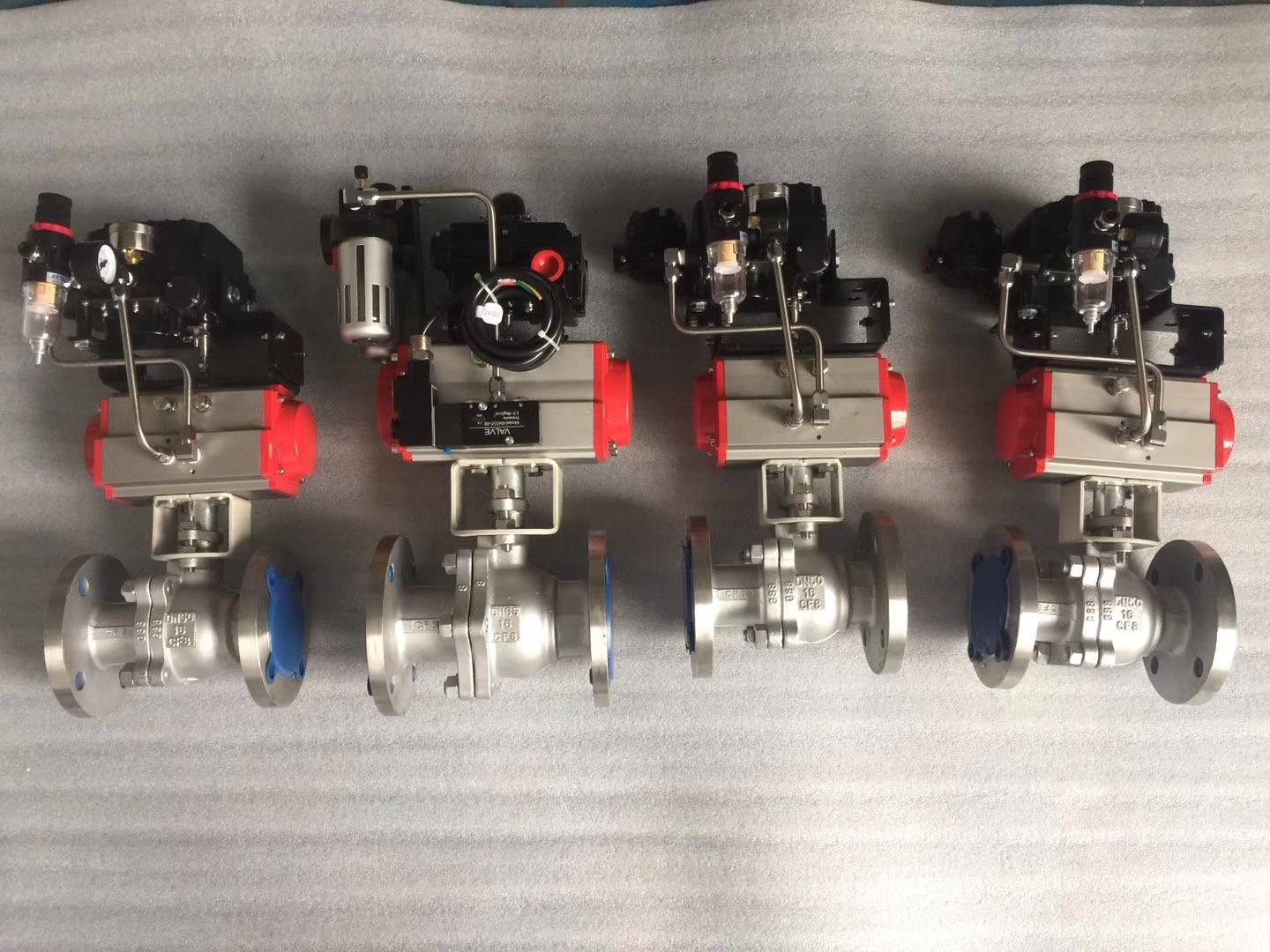

调节型气动球阀原理：
调节型气动球阀通过压缩空气为动力源带动球芯做90度的来回旋转动作，从而达到阀门的开启和关闭。它与阀门定位器配套使用，可根据球阀阀芯旋转的角度及开度的大小，实现对介质流量不同程度的比例调节。当气动执行机构接收控制系统发出的信号时，按控制信号压力的大小产生相应的推力，推动调节机构带动阀芯动作，完成对管路内介质的流量和压力调节，具有额定流量系数大，密封效果好，调节性能灵敏等特点。
开关型气动球阀动作原理：
当开关型气动球阀压缩气体通过电磁阀或其他控制器进入气缸的一端，推动活塞开始移动，通过活塞杆，曲柄，立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）的状态变为关（或开）的状态，达到对管道内介质的自动控制。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔，可以通过连接板安装电磁换向阀，顶部也有两个M10X1的螺孔，可以通过支承件安装两个行程开关，中心旋转顶端可用扳手进行手动操作。
气动阀门才需要配附件，电动的一般是不需要的。气动球阀的开关型和调节型是通过配不同的附件来实现的。开关型一般配电磁阀、限位开关、过滤减压阀。调节型一般配电器定位器、过滤减压阀。
下面分别介绍下这些附件的用途:
1. 限位开关:把现场阀门(列如球阀)是否开到位或者关到位反馈到控制室。限位开关分普通型和防爆型,分机械式、感应式。
2. 电磁阀:全称是电磁换向阀。功能是用通断电去切换气源，实现阀门的开启和关闭。双作用执行器配2位5通电磁阀，单作用执行器配2位3通电磁阀。电磁阀分AC220V DC24V AC24 AC110V，分普通型和防爆型，分单电控和双电控，单电控是通点开，断电关，如果阀门需要一直保持开启，则需要持续通电，容易发热，减少使用寿命。双电控是两头都有一个线圈，对其中一个通电开，断电保持原位，对另一个通电关，只需要在开关瞬间进行通电，其余时间可以不用通电，可以延长使用寿命。
3. 过滤减压阀:过滤减压阀是过滤空气的水分杂质，和减压用，此附件可以增长汽缸和电磁阀的使用寿命。型号也特别多，有单独的过滤器，单独的减压阀，也有过滤减压，也有过滤减压油雾器一体。即单联件，两联件，三联件。一般根据用户的需要选配，建议阀门上面最低也得选择一个单联件。

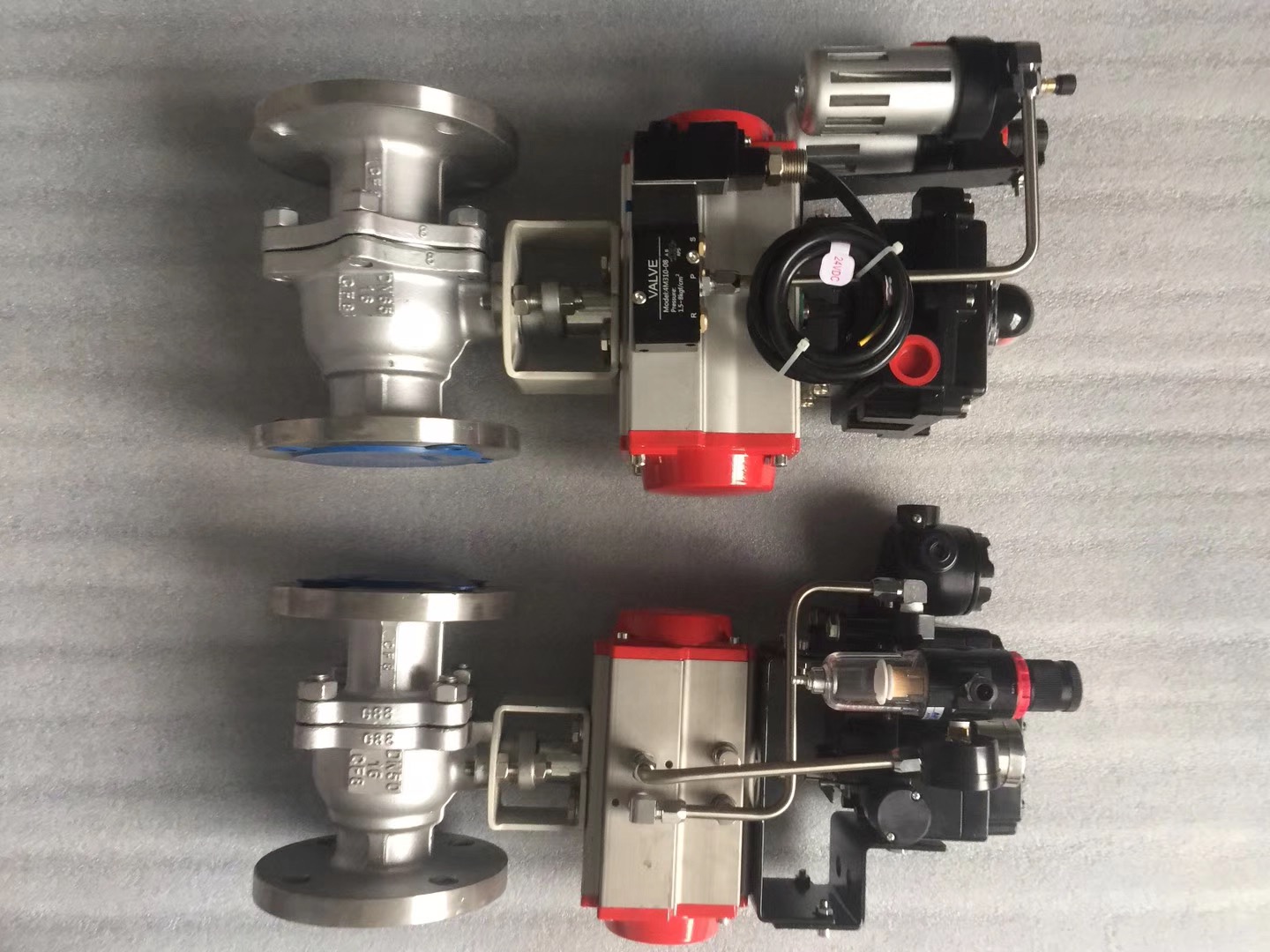

4、电气阀门定位器:和阀门组成一个闭环的自动控制回路，通过输入4-20mA来调节阀门的开度。定位器分为直行程和角行程，直行程的安装在直行程阀门(例如调节阀)上，角行程的安装在角行程阀门(例如球阀蝶阀)上。定位器还分单作用和双作用。电气阀门定位器可以选择是否带输出，也就是带反馈，即把实际开度反馈到控制室，输出一般是4-20mA。电气阀门定位器分为机械式和智能式。
