不锈钢气动蝶阀

阀门型号：D673H，D643H
通径规格：DN50～DN1200
结构形式：三偏心硬密封(对夹式，法兰)
阀体材质：不锈钢304、316、316L
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：气体、水、油品、蒸汽、腐蚀性流体
产品特点：高性能、长寿命，结构紧凑、使用范围广

产品咨询热线：021-52735798

产品详细

不锈钢气动蝶阀简介：

不锈钢气动蝶阀是一种高性能、长寿命蝶阀，主要由气动执行装置与不锈钢蝶阀组成，阀体与碟板均采用不锈钢材质制作，具有耐高温、防腐蚀、耐高压等特点。不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式，不仅适用于开关两位切断控制，并可装配阀门定位器，实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。

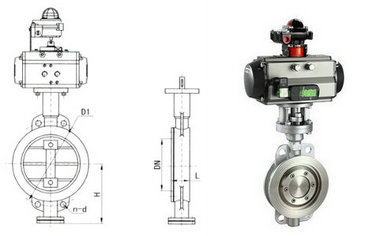

不锈钢气动蝶阀结构图

不锈钢气动蝶阀优点：

1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。

2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,，密封性能可靠，其中软密封可达到零泄漏；

3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。

4、具有双向密封功能，并且安装方便，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

不锈钢气动蝶阀技术参数：

公称通径	DN50～DN1200(mm)
压力等级	PN1.0、1.6、2.5、6.4MPa
连接方式	对夹式、法兰连接
密封形式	金属硬密封
驱动方式	气源驱动,压缩空气4～7bar(可带手轮)
适用温度	-40℃～550℃
适用介质	水、蒸气、油品、酸类腐蚀性等(高温场合)
控制方式	开关型（开关切断控制），智能调节型（4-20mA信号）

不锈钢气动蝶阀工作原理：

不锈钢气动蝶阀是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动碟板做0-90°的来回旋转动作，从而达到对阀门的开启和关闭。可根据工况需要，装配上阀门定位器，控制碟板的旋转开度，达到对介质流量等各项参数的智能调节型控制。

不锈钢气动蝶阀零件材料：

零件名称	材料
阀体	不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢多层次硬密封
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨
