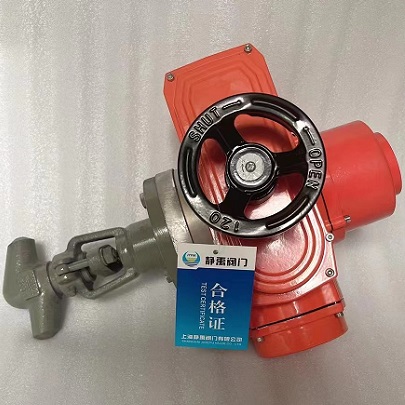

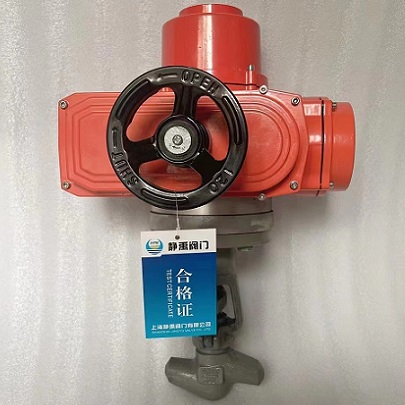

电动焊接截止阀

阀门型号：J961H，J961W，J961Y
通径规格：DN10～DN100
结构形式：直通
阀体材质：铸钢、不锈钢、铬钼钢、铬钼钒钢
公称压力：PN160、PN250、PN320
适用温度：-29℃-550℃
应用范围：水、石油、蒸汽、强氧化性介质等
产品特点：耐磨、耐高温高压，抗擦伤性能好、使用寿命长

产品咨询热线：021-52735798

产品详细

电动焊接截止阀简介：

电动焊接截止阀J961H/Y(电站截止阀)与管路连接采用焊接式结构，适用于水、蒸油品管路上，具有耐高温、耐高压的特点，主要由焊接截止阀与电动执行机构组成，通过接受380VAC的电压即可实现远程开关操作。电动焊接截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，做开关切断或接通管路介质使用。具有密封面不易磨损、擦伤、密封性能好、寿命长，结构紧凑、启闭性好、高度小、维修方便。

电动焊接截止阀性能优点：

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

3、高压焊接式电站截止阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、J961H/Y电动截止阀阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

电动焊接截止阀设计标准：

设计与制造：JB/T3595 DL/T531

结构长度：JB2766 GB/T15188.1

压力-温度：JB/T3595

试验-检验：JB/T9092

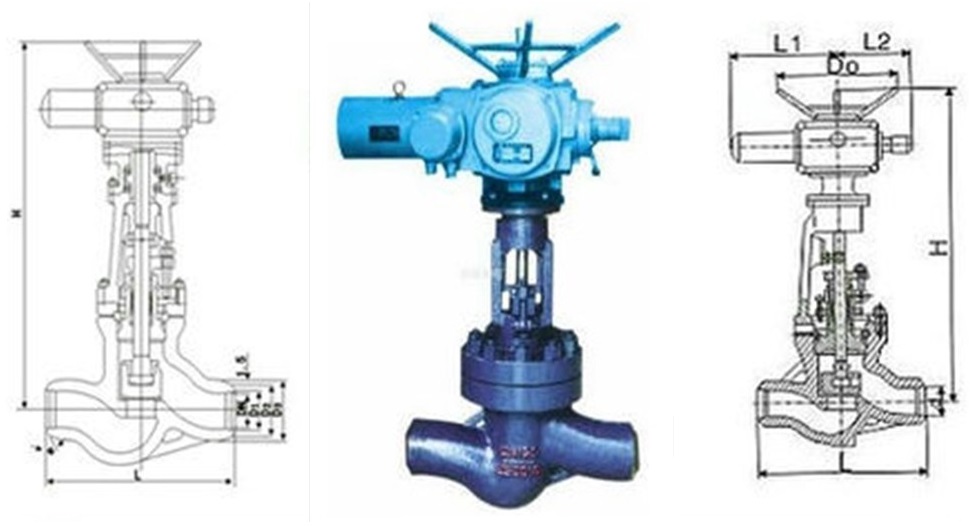

电动焊接截止阀结构图

电动焊接截止阀结构原理：

对焊式电动截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理，或更换密封元件时无需把整个阀门从管线上拆下来，所以这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此电站截止阀的流动阻力较高于其它阀门。

电动焊接截止阀技术参数：

公称通径	DN10～DN100
公称压力	16.0 25.0 32.0 （Mpa）
连接方式	对焊式、承插焊
控制方式	电动控制
阀体材质	铸钢、不锈钢、铬钼钢、铬钼钒钢
填料	增强柔性石墨
温度范围	-29℃-550℃
适用介质	水、石油、蒸汽、强氧化性介质等
