电动三通球阀
阀门型号：Q944F/H，Q945F/H，Q914F/H，Q915F/H
通径规格：法兰DN15～DN200，螺纹DN15-DN50
结构形式：三通L型、三通T型
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：水，气体，蒸汽，燃气，油品、腐蚀性介质等
产品特点：一阀多用，既能换向也能分配、合流、分流，可用范围广
通径规格：法兰DN15～DN200，螺纹DN15-DN50
结构形式：三通L型、三通T型
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：水，气体，蒸汽，燃气，油品、腐蚀性介质等
产品特点：一阀多用，既能换向也能分配、合流、分流，可用范围广
产品咨询热线：021-52735798
电动三通球阀概述：
电动三通球阀是一种可对三条管路介质进行换向、分流或合流的三通切换型调节球阀，一般有法兰或内螺纹连接方式，根据不同流向切换要求球芯可设计为L型和T型结构，从而实现对管道中流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断，也能关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。选用不同功能的执行装置，可满足不同工况的使用要求，广泛用于电力、环保、供水、蒸汽、机械设备等工业系统中作两位切断或比例式调节使用。

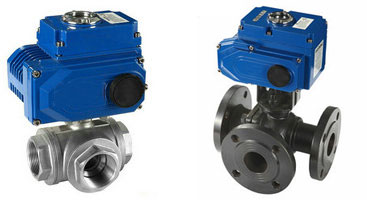

电动内螺纹三通球阀 电动法兰三通球阀
电动三通球阀优点：
1，电动三通球阀兼备开关切断和智能比例式调节功能，不仅可截断流体，也可以对压力，流量及温度等参数进行调整。
2，可用功能多，既能分配也能换向，适用于液休、气体、蒸汽等介质的配比调节与控制。
3，可用范围广，一阀多用，任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，可分为电动法兰三通球阀和电动内螺纹三通球阀，满足不同工况里管道的连接。
4，可分为电动法兰三通球阀和电动内螺纹三通球阀，满足不同工况里管道的连接。
电动三通球阀技术参数：
| 公称通径 | DN15～DN200(mm) | ||
| 公称压力 | PN1.6、2.5、4.0、6.4MPa | ||
| 连接形式 | 法兰式、螺纹连接 | ||
| 阀芯形式 | O型球型阀芯 | ||
| 驱动方式 | 电动控制（可带手动手轮） | ||
| 结构形式 | 三通L型、三通T型 | ||
| 电源电压 | AC220V、AC380V（其他定制DC24等） | ||
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L | ||
| 球芯材质 | 碳钢WCB、不锈钢304、316、316L | ||
| 可调范围 | 15-60秒（可定制） | ||
| 适用温度 | -40℃～450℃ | ||
| 执行机构 |
开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)、可选防爆系列型
|
||

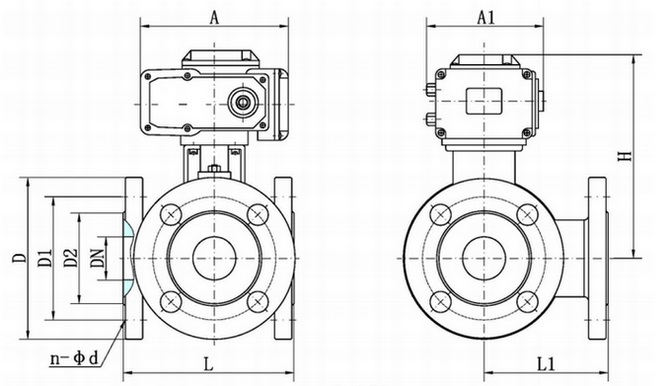

 电动法兰三通球阀结构图 |

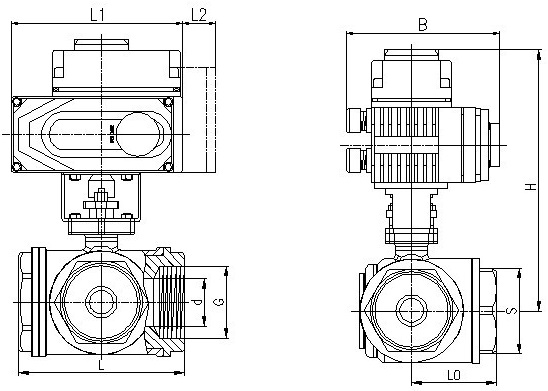

 电动内螺纹三通球阀结构图 |

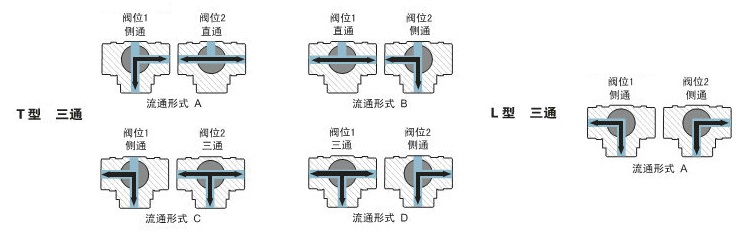

电动三通球阀流向原理说明：
电动三通球阀根据流向切换要求一般分为L型结构和T型结构，介质流通方向可切换为多种形式。
L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，T型电动三通球阀适用于介质的分流、合流或流向切换。
T型三通球阀可以使三个通道互相连通或使其中两个通道连通，起分流或合流作用，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

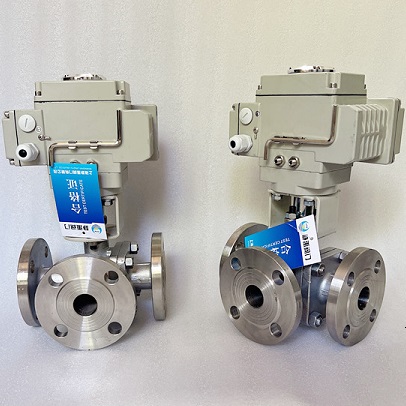

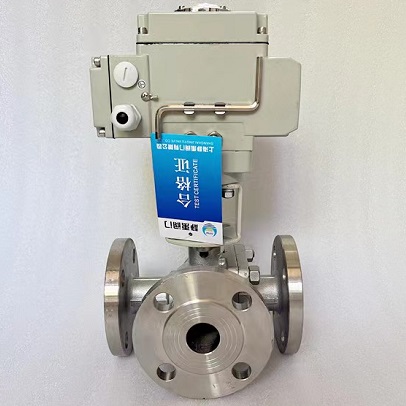

电动三通球阀图片
 |
