电动双座调节阀

阀门型号：ZDLN
通径规格：DN25～DN300mm
结构形式：直通双座铸造球型阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃（具体见产品详情）
应用范围：气体、液体、蒸汽、工业窑炉、食品机械等
产品特点：阀前后压差大、流通能力大、不平衡力小、操作稳定
产品咨询热线：021-52735798
电子式双座电动调节阀概述：

ZDLN电子式双座电动调节阀通过使用阀芯桶上的两道密封线同时密封的方式，实现压力补偿和阀门关断。阀座有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反但大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的电动单座调节阀大，但该阀的泄漏也比单座阀大，适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

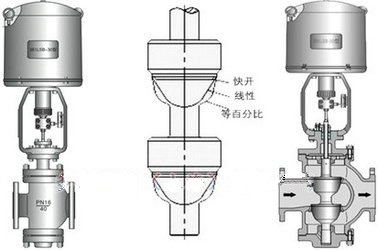

电子式双座电动调节阀原理：

电子式电动双座调节阀由3810L系列(或PSL系列)直行程电子式电动执行器与直通双座调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电子式双座电动调节阀特点：

电子式电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点，广泛应用于精确控制气体、液体、蒸汽等介质，特别使用于压差较大且对泄露量要求不严格干净介质场合。

电子式双座电动调节阀参数：

阀体
形      式 直通铸造球型阀
公称通径 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖 标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式 直通双座铸造铁球型阀
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电子式双座电动调节阀执行机构：

主要技术参数 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
环境温度：-25 +70℃ 环境湿度：≤95%

额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)   25 32 40 50 65 80 100 125 150 200 250 300
阀座直径DN(mm)   25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv   10 16 25 40 63 100 160 250 360 570 900 1440
行程L (mm)   16 25 40 60 100
允许压差( bar)   381 LS/XA-20 381 LS/XA-30 381 LS/XA-50 381 LS/XA-65 381 LS/XA-99
配用执行机构型号   64 64 64 64 64 64 64 64 64 64 40 34

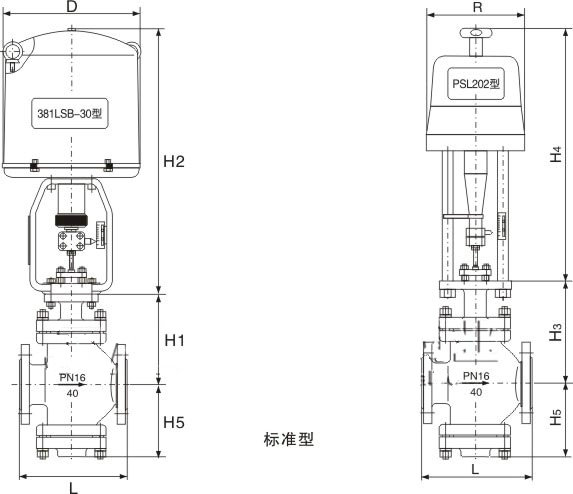

电子式双座电动调节阀尺寸：


外形尺寸及重量     单位：mm
公称通径 25 32 40 50 65 80 100 125 150 200
L PN16/40 185 200 220 250 275 300 350 410 450 550
PN64 200 210 235 265 295 320 370 440 475 570
D   255 255 255 255 255 255 255 310 310 310
R   177 177 177 177 177 177 177 226 226 226
H1 PN16/40 155 175 180 200 235 250 260 330 350 420
PN64 165 185 185 205 245 255 270 335 365 430
H3 PN16/40 171 195 200 220 262 277 287 357 377 447
PN64 181 205 205 225 272 282 297 362 392 457
H2   373 495 495 495 700 700 700 725 725 725
H4   459 459 459 459 520 520 520 570 570 570
H5 PN64 120 120 140 145 190 210 220 270 280 320
重量
(KG)		 PN16/40 16 19 22 23 39 50 59 80 87 115
PN64 21 24 31 33 49 75 92 129 137 170
