电动套筒调节阀

阀门型号：ZDLM
通径规格：DN25～DN300mm
结构形式：压力平衡式阀芯
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃（具体见产品详情）
应用范围：电力、冶金、石油、化工、轻工
产品特点：允许压差大，稳定性好，工作时不易产生振动，适用性强
产品咨询热线：021-52735798
电子式电动套筒调节阀概述：

ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯，特别适用于阀前阀后压差较大，泄露要求不高的工作场合，且操作稳定性好，工作时不易产生振动，噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器，以电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
电子式电动套筒调节阀特点：

电动套筒调节阀阀芯导向面大，可以减小流体流动引发振动，具有工作平稳、流量特性准确等特点，且噪音低，比普通的单、双座调节阀噪声降低10dB左右，适用性强，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

电子式电动套筒调节阀参数：

阀体
形      式 直通铸造铁球型阀
公称通径 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖 标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式 压力平衡式阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数：

执行机构
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
环境温度：-25 +70℃ 环境湿度：≤95%

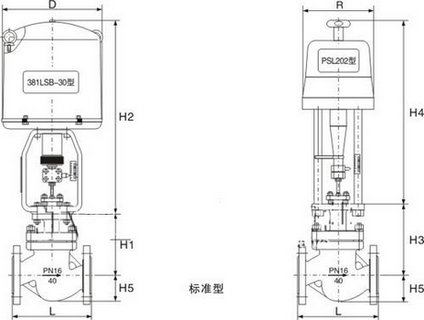

电子式电动套筒调节阀尺寸：


外形尺寸及重量     单位：mm
公称通径 25 32 40 50 65 80 100 125 150 200
L PN16/40 184 220 222 254 276 298 352 410 451 600
PN64 210 251 251 286 311 337 394 457 508 650
D   255 255 255 255 255 255 255 310 310 310
R   177 177 177 177 177 177 177 226 226 226
H1 PN16/40 128 152 152 160 205 205 208 273 330 364
PN64/100 140 160 160 180 210 210 220 290 340 370
H3 PN16/40 144 172 172 180 232 232 235 300 357 391
PN64/100 156 180 180 200 237 237 247 317 367 397
H2   373 495 495 495 700 700 700 725 725 725
H4   459 459 459 459 520 520 520 570 570 570
H5   58 68 73 80 90 98 108 123 140 168
  68 75 83 88 100 105 125 148 170 203
重量
(KG)		 PN16/40 12 15 17 18 34 46 54 76 79 100
PN64/100 16 19 26 27 43 69 85 120 125 150

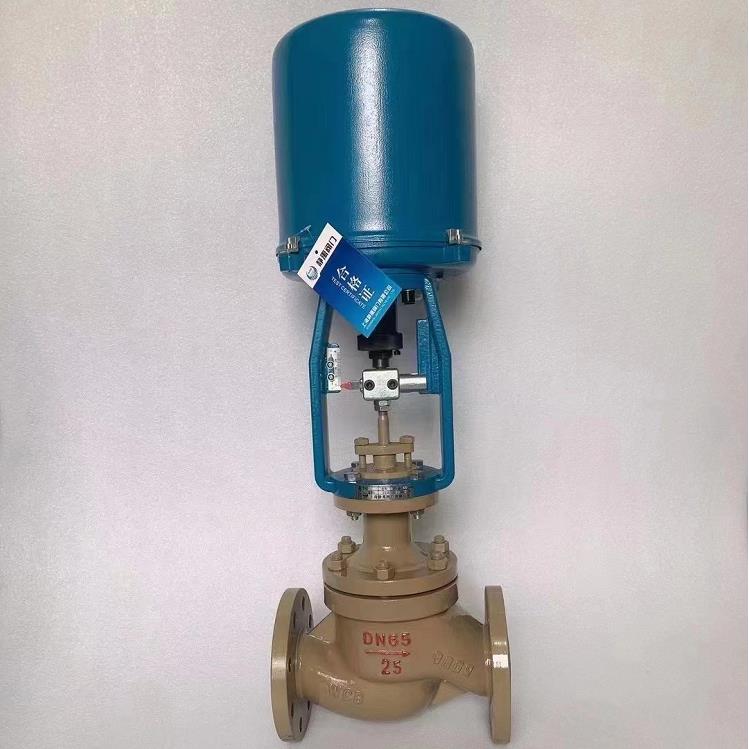

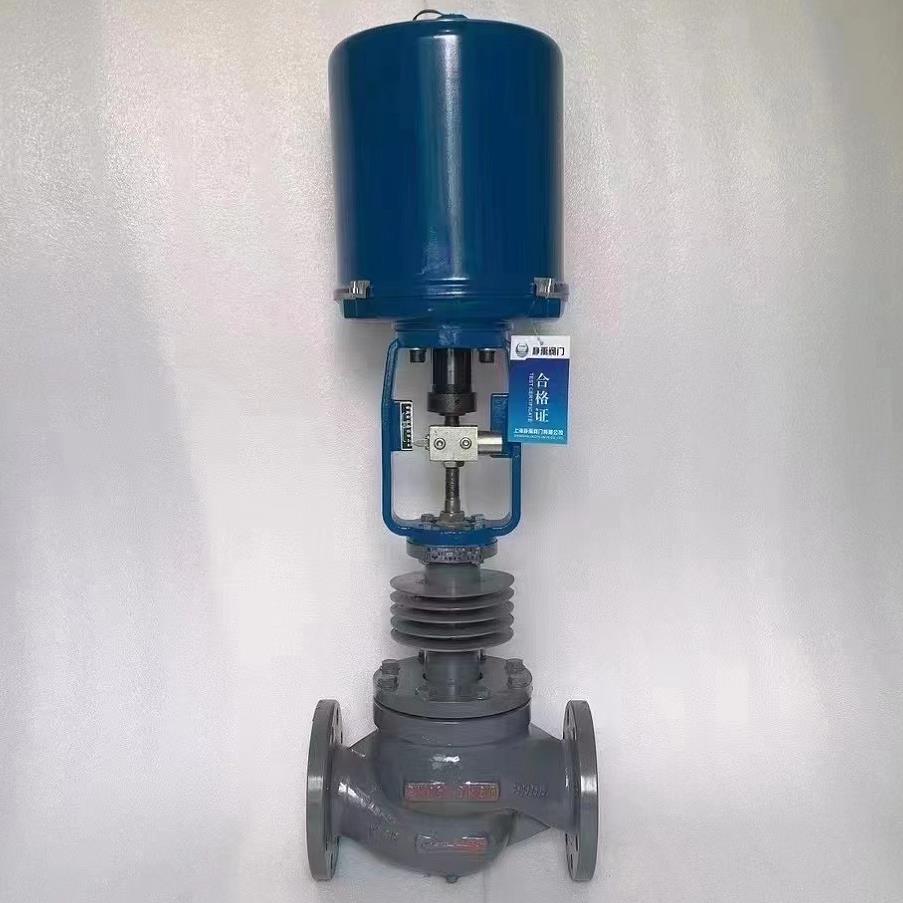

电动套筒调节阀图片



 7.jpg  8.jpg
