首页 > 产品中心 > 调节阀系列 > 气动调节阀 > 气动薄膜低温调节阀

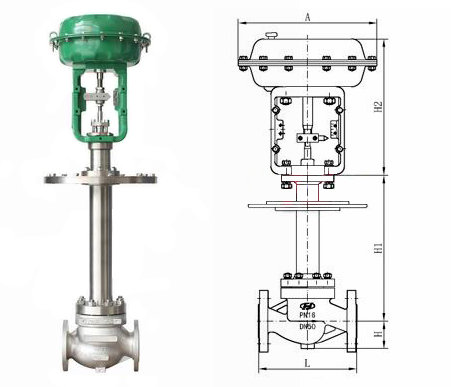

气动薄膜低温调节阀

阀门型号：DWZJHP
通径规格：DN20～DN250mm
结构形式：单座式、套筒式
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：-40～-196℃，超低温可达-250℃
应用范围：低温气体、流体（如液氧、液氩等）
产品特点：采用长颈阀盖保温，具有良好的耐低温性

产品咨询热线：021-52735798

产品详细

气动低温调节阀概述：

气动薄膜低温调节阀适用于介质温度-40℃～ -196℃（如液氧、液氮等）的低温、深冷场合，主要由多弹簧气动薄膜执行器与带长颈接管的阀体组成，采用长颈型上阀盖的作用，使填料处于常温下工作，并减少外界热能传入，为减少传递，长颈一般采用薄壁结构，具有良好的耐低温性，特别用于精确控低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。

气动低温调节阀特点：

气动低温调节阀由于使用的场所属于相对严酷的工况，对零件的加工进行严格的质量控制，经特殊的低温处理，以保证阀门在低温工况时不脆裂，经得起低温介质冲击，被广泛用于冶金、空分、制氧、石油、化工等低温、深冷场合。

气动低温调节阀参数：

阀体
形式	直通铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材料	铸钢、不锈钢等
上阀盖	低温型：-60--196℃ 超低温型：-250℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、V型柔性石墨填料
结构形式	加长杆

阀内组件
阀芯型式	单座式、套筒式
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动低温调节阀执行器：

执行机构
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
环境温度	-30-70℃
