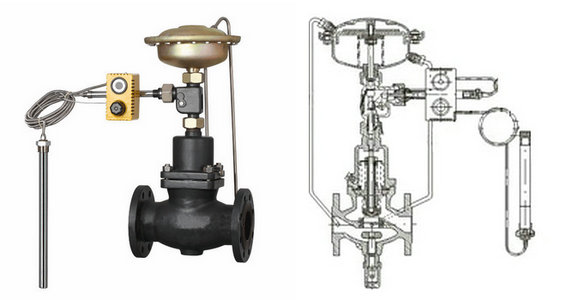

自力式流量、温度组合阀

阀门型号：自力式流量、温度组合阀
通径规格：DN15～DN150mm
结构形式：直通铸造阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40
适用温度：≤150℃
应用范围：非腐蚀性的液体介质
产品特点：无需外部控制仪表，通过管道自身压力即可调节
产品咨询热线：021-52735798
自力式流量、温度组合阀概述：

自力式流量、温度组合阀无需外部控制仪表，通过管道自身压力即可进行调节，通过组合件，进行多项组合控制，主要由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。自力式流量温度组合阀适用于非腐蚀性的液体，在系统管道中的流量、温度控制。按优先动作的原理工作，不能同时控制两个参数。
自力式流量、温度组合阀特点：

自力式流量、温度组合阀安全性高，常用于无电、气源场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高的优点。

自力式流量、温度组合阀参数：

阀体
公称通径 Dn15、20、25、32、40、50、65、80、100、125、150mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸铁【HT200)、铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)
阀芯材料 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式流量、温度组合阀工作温度：

允许工作温度
公称通径   150-250mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐2个≤200℃ 冷却罐2个和加长≤200℃
软密封 ≤150℃

自力式流量、温度组合阀流量系数：

额定流量系数、噪音衡量系数、允许压差
公称通径DN(mm)   15 20 25 32 40 50 65 80 100 125 150
额定流量系数KvS   4 6.3 8 16 20 32 50 80 125 160 280
节流器压差的
流量范围(m3/h)		 0.02MPa 0.1-2 0.2-3 0.2-4 0.4-7 0.6-11 0.8-16 3-28 4-40 6-63 8-80 12-125
0.05MPa 0.2-3 0.3-4.5 0.3-6 0.5-10 0.8-16 1.1-24 4-40 6-58 9-90 12-120 18-180
噪音衡量系数Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3
允许压差( Mpa) PN16 1.6 1.5 1.2
PN40 2.0
