气动薄膜角式调节阀

阀门型号：ZMAS、ZMBS
通径规格：DN20～DN200mm
结构形式：角形单座铸造阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：-196℃-450℃（具体见产品详情）
应用范围：高粘度、含有悬浮物和颗粒状物质
产品特点：可避免结焦、堵塞，便于自净与清洗，用于90度弯接头处

产品咨询热线：021-52735798

产品详细

气动薄膜角式调节阀概述：

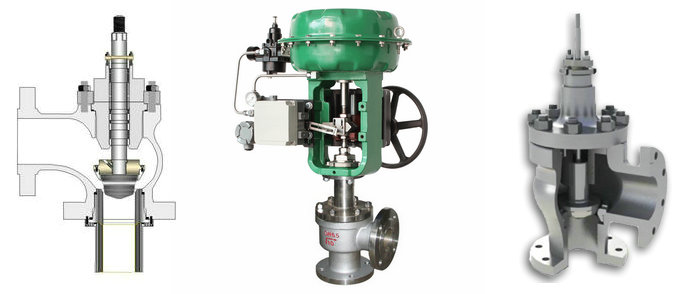

ZMABS气动薄膜角式调节阀适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的场合，主要由气动薄膜多弹簧执行机构和角形阀组成，阀芯采用顶导向结构，具有体积小、重量轻、流路简单、阻力小、易于冲洗的特点。气动薄膜角式调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。

气动薄膜角式调节阀特点：

气动薄膜角式调节阀特别适用于允许泄露量小，阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗，本产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列，适用流体温度可在-196℃-+450℃范围之间，流量特性为线形或等百分比，多种规格可供选择。

气动薄膜角式调节阀参数：

阀体
形式	角形单座铸造球型阀
公称通径	20、32、40、50、65、80、100、1 25、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	角型铸造阀

阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（304、316、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜角式调节阀执行器：

执行机构
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
环境温度	-30-70℃
