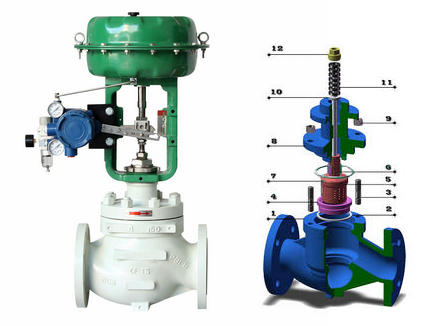

气动薄膜笼式调节阀

阀门型号：ZJHL
通径规格：DN25～DN300mm
结构形式：直通铸造阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃（具体见产品详情）
应用范围：油品、气体、液体、蒸汽等介质
产品特点：压降损失小，流量大，噪音小

产品咨询热线：021-52735798

产品详细

气动笼式调节阀概述：

ZJHL气动薄膜笼式调节阀主要为降低可压缩流体的噪音而设计的，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降，流体通道呈S流线型，阀芯采用压力平衡式结构，由阀笼窗口曲线确定阀的流量特性，还设有一个改善套筒周围流体平稳流动的导流翼，因此压降损失小，流量大，噪音小。

气动笼式调节阀特点：

气动笼式调节阀密封面是由一个阀芯与阀座间的金属密封面，和一个阀盖与阀笼间的非金属弹性密封结构组成，非金属结构中采用了石墨垫片，其弹性和耐高温性能有了很大提高！动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。

气动笼式调节阀参数：

阀体
形式	直通铸造球型阀
公称通径	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	笼式调节阀

阀内组件
阀芯型式	压力平衡式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动笼式调节阀执行器：

执行机构
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
环境温度	-30-70℃
